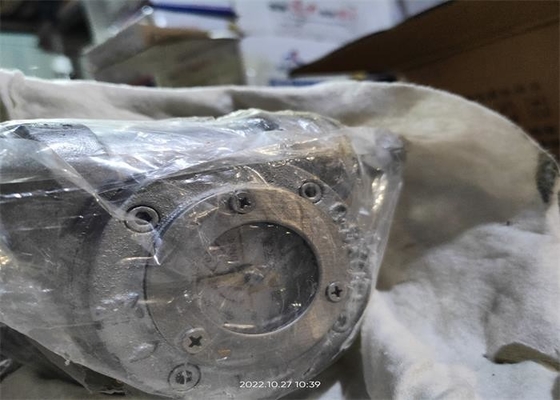

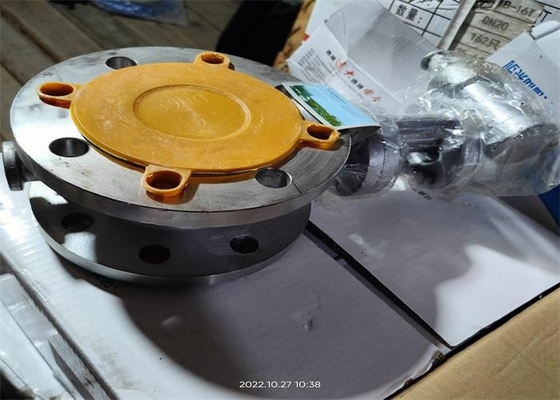

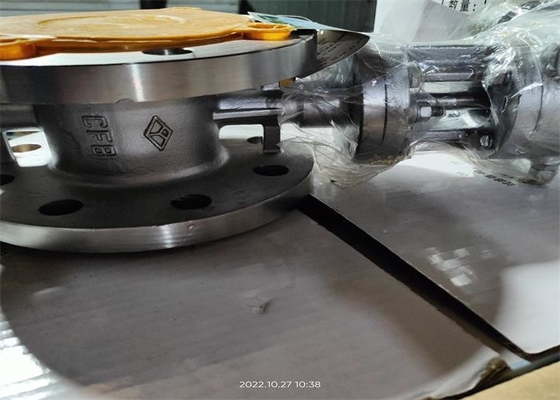

Valvola a farfalla flangiata media corrosiva di acido nitrico di dimensione 500mm di colore di corpo del metallo

Valvola a farfalla flangiata eccentrica tripla di acciaio inossidabile della guarnizione del metallo

Introduzione di prodotto

La valvola è azionamento elettrico o l'ingranaggio a vite continua, il collegamento della flangia, implementazione della norma di JB/T 8527, valvola a farfalla eccentrica tre è l'asse di rotazione del piatto di farfalla (asse del gambo di valvola) e la superficie di tenuta del piatto di farfalla di una deviazione, dell'asse di rotazione della sede valvola e dell'asse del percorso di flusso del corpo di valvola ha formato un angolo. La valvola è composta di corpo di valvola, di piatto di farfalla, di gambo di valvola, di anello con sigillo del piatto di farfalla, di anello di pressione del piatto di farfalla, di supporto, di copertura di estremità e di altre parti

OPERAZIONE elettrica o cocleare per girare il GAMBO 90° e per guidare il disco 90° per aprirsi o vicino.

Poiché il prodotto è struttura eccentrica tre, può produrre un effetto di camma all'aperto ed il processo di chiusura, ridurre la coppia di torsione di commutazione della valvola, ridurre l'usura fra il sedile ed il piatto di farfalla, prolunga il tempo di impiego della valvola

Dimensione del collegamento

Parametri tecnici

Materiale principale della parte

La valvola caratterizza

1. La valvola adotta la struttura eccentrica tre, con la funzione di sigillatura più stretta, la prestazione di sigillatura è affidabile.

2. L'anello sigillante del piatto di farfalla adotta la combinazione a più strati del piatto di grafite flessibile e di piatto di acciaio inossidabile, la resistenza della corrosione media, l'erosione, la manutenzione libera, tempo di impiego lungo.

3. La superficie di tenuta del corpo di valvola è la tecnologia della trasformazione del corpo, resistente a corrosione e ad erosione medie, la manutenzione libera, tempo di impiego lungo.

4. Ad alta resistenza del piatto di farfalla, grande area di flusso, piccola resistenza di flusso.

5, l'asse della valvola sono sigillati con l'imballaggio flessibile della grafite, più alta la pressione media, migliore il sigillamento. L'usura dell'imballaggio può essere compensata continuando a comprimere la ghiandola di imballaggio.

Precauzioni nello stoccaggio, nell'installazione e nell'uso

1. Questo prodotto dovrebbe essere immagazzinato in un magazzino asciutto e rigorosamente è proibito essere immagazzinato all'aperto.

2. La direzione di scorrimento media dovrebbe essere coerente con la direzione della freccia sul corpo di valvola quando la valvola è installata.

3. La prova di pressione dovrebbe essere effettuata prima di installazione e può essere installata dopo avere superato la prova.

4. La cavità della valvola e del tubo dovrebbe essere pulita prima di installazione.

5. Il prodotto non sarà conforme a grande forza esterna dopo installazione.

6. Le condizioni di gestione soddisfaranno le richieste tecniche nelle specifiche di prestazione.

7. Metta il sostegno della valvola se necessario.

8. Deposito a lungo termine, manutenzione regolare.

9. Generalmente, non è permesso aprire la copertura di scatola elettrica, il motore ed altre parti sigillate all'aperto i giorni piovosi. Nell'aprire la copertura di scatola elettrica, l'alimentazione elettrica deve essere tagliata in primo luogo
