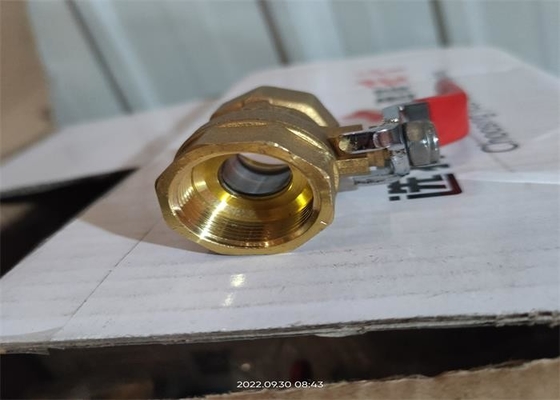

| Nome di prodotto: | Valvola d'ottone dell'acqua | Materiale del corpo: | ottone |
|---|---|---|---|
| Colore: | fronte d'ottone | Temperatura di lavoro: | -10°C a 150°C |
| Dimensione: | DN15 To100 | Medium: | Aria, acqua, olio |
| Collegamento: | Infilato | Pressione: | 1.6Mpa |
| Evidenziare: | Valvola a sfera infilata guarnizione di PTFE,Mpa infilato della valvola a sfera 1,6 |
||
La valvola è utilizzata per l'acqua della temperatura ≤150℃, vapore ed olio e l'altra conduttura media anti corrosiva per l'apertura e chiudersi

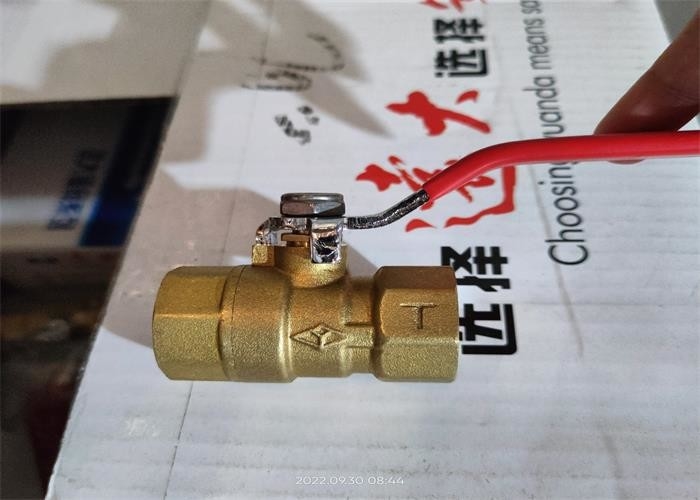

Q11f-16t è composto di corpo di valvola, di palla, di gambo di valvola, di maniglia e di altre parti. La maniglia è parallela all'asse del tubo indicare che la valvola è nel posto vacante ed al perpendicolare all'asse del tubo per indicare che la valvola è nella posizione chiusa. La maniglia è girata 90° per realizzare l'apertura e la chiusura.
| Tipo | G | Dimensione (millimetri) | ||
| L | H | Io | ||
| Q11F-16T | 1/2 | 51,4 | 48,2 | 90 |
| 3/4 | 57,4 | 51 | 90 | |
| 1 | 67,4 | 58 | 100 | |
| 1 1/4 | 77,5 | 61 | 100 | |
| 1 1/2 | 88 | 73 | 137 | |
| 2 | 105,4 | 79 | 137 | |
| Nome di parte | Materiale |
| Corpo | HPb59-1 |
| Palla | HPb59-1 |
| Gambo | HPb59-1 |
| Guarnizione | PTFE |
| Tipo |
Pressione (MPa) |
Pressione di prova | Temperature℃ | Medium | |
|
Shell (acqua) MPa |
Guarnizione (acqua) MPa |
||||
| Q11F-16T | 1,6 | 2,4 | 1,76 | -20~150℃ | Acqua, ≤ dell'interno 0.4mpa, ≤ 0.6mpa, liquido anti corrosivo del gas della conduttura dell'aria |
1. Questa valvola è tenuta in un magazzino asciutto e rigorosamente è proibita per essere immagazzinata all'aperto.
2. Il deposito a lungo termine dovrebbe essere mantenuto regolarmente.
3. Il prodotto può essere installato in tutta la posizione ed in qualunque conduttura e le condizioni di lavoro dovrebbero essere coerenti con i requisiti nelle specifiche di prestazione.
4. Prima di installazione, la prova di pressione dovrebbe essere effettuata per soddisfare le richieste prima di installazione.
5. La cavità della valvola e del tubo dovrebbe essere pulita prima di installazione.
6. Dopo installazione, il prodotto non sarà sottoposto ad una grande forza esterna.
7. La direzione della maniglia dovrebbe essere coerente con la direzione della scanalatura quadrata del gambo
