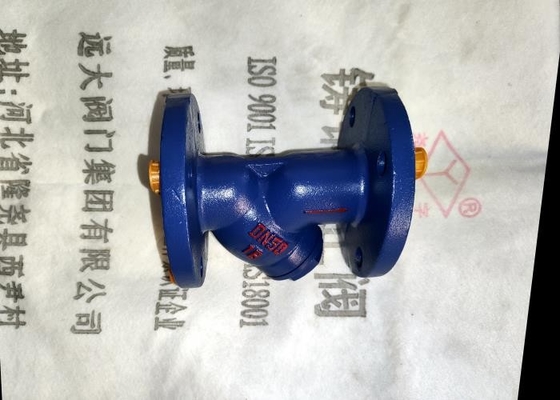

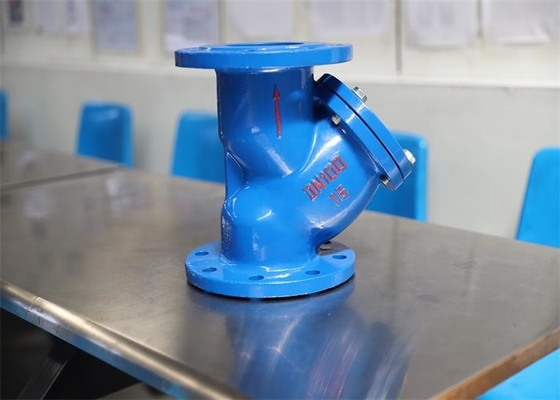

Grey Iron Material, valvola media del filtro dell'estremità Y della flangia dell'acqua del filtrante di 60mm

La valvola caratterizza:


1. Forma semplice, buona tecnologia di fabbricazione, ampia gamma di applicazione, facile installare.
2. La struttura ragionevole e compatta, l'aspetto completo, può filtrare le impurità nel medium nel lavoro.
3. Il medium può attraversare la direzione della valvola, filtrare dell'entrata attraverso il filtro e scorre fuori dallo sbocco per raggiungere lo scopo di filtrazione

Dimensione del collegamento:

Materiale principale della parte

Stoccaggio, installazione e precauzioni:

1. Questo prodotto è installato sulla conduttura per filtrare le impurità nella conduttura e per proteggere l'impiego normale delle valvole o delle attrezzature.
2. Escluda il tubo per l'installazione del prodotto.
3. La cavità della valvola e del tubo dovrebbe essere pulita prima di installazione.
4. La valvola non sarà conforme a grande forza esterna dopo installazione.
5. Quando la temperatura minima locale è più bassa di 4℃, la protezione dell'isolamento dovrebbe essere fatta; Come la valvola dell'estremità, dovrebbe essere riscaldata con un tubo o un rivestimento per impedire la temperatura della parete del tubo la caduta sotto 0℃.
6. È proibito rigorosamente per installare ed utilizzare nella conduttura nell'ambito della vibrazione o nei cambiamenti rapidi nella temperatura media.
7. Il prodotto è installato solitamente all'entrata della valvola di riduzione della pressione, della valvola di regolazione idraulica e dell'altra attrezzatura. La posizione di installazione dovrebbe essere 6-10 volte dal diametro della valvola della protezione e la direzione di scorrimento del medium dovrebbe essere coerente con la direzione della freccia sul corpo di valvola; Altrimenti, l'effetto di filtrazione non può essere raggiunto.
8. La cavità della valvola e del tubo dovrebbe essere pulita prima di installazione. Il ciclo di pulizia in 3 anni dopo installazione ed uso ha luogo come segue ed una volta all'anno dopo 3 anni.

Uso:

1. Questo prodotto è adatto a ≤ 1.6mpa, l'acqua della temperatura 0℃~120℃, il vapore saturo del ≤ 0.2mpa, oleodotto di pressione nominale, può filtrare la sporcizia, la precipitazione, la ruggine ed altri detriti nel medium
2. La valvola proviene dal medium nell'entrata, tramite il filtro per raggiungere lo scopo di filtrazione, uscita dallo sbocco

Parametri tecnici:

· Pressione nominale: 1.6mpa
· Diametro nominale: DN32-450mm
· Temperatura applicabile e medium:
·Il materiale principale è ghisa grigio, la temperatura applicabile 0℃ ~ 120℃, medium applicabile: acqua, vapore del ≤ 1.0mpa, prodotti petroliferi;
·Il materiale principale è ferro duttile, la temperatura applicabile 0℃ ~ 200℃, medium applicabile: acqua, vapore del ≤ 1.0mpa, prodotti petroliferi;
· Progettazione e fabbricazione: GB/T12233 si riferiscono alla valvola di ritenuta universale della valvola e dell'ascensore di globo del ferro della valvola
· Lunghezza della struttura: Lunghezza della struttura della valvola del metallo GB/T12221 o la norma del produttore
· Estremità di collegamento: Flangia integrale del ghisa di JB/T 78
· Ispezione e prova: Prova di pressione industriale della valvola GB/T13927
