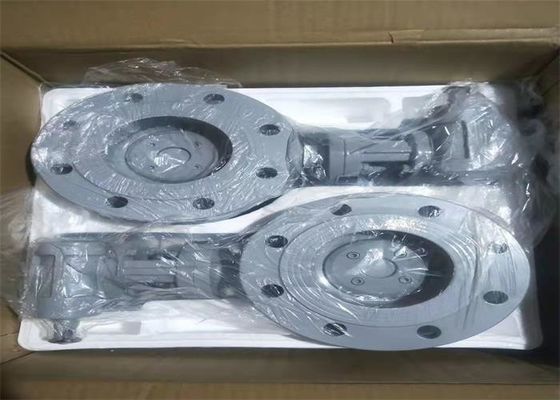

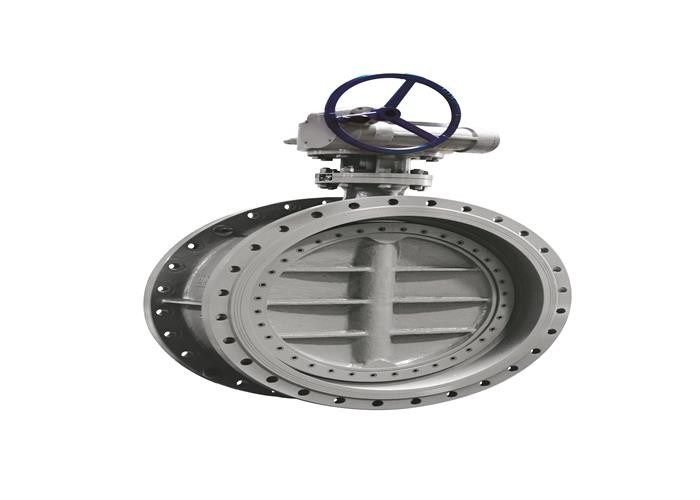

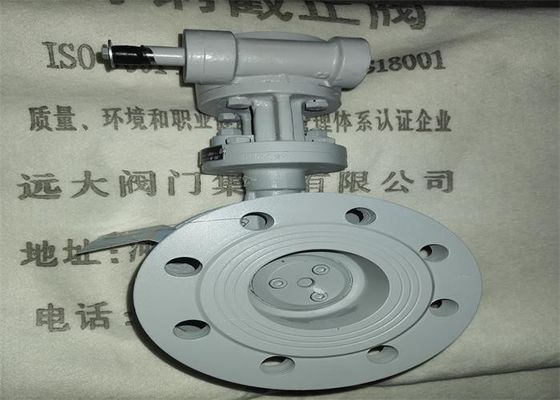

Corpo del acciaio al carbonio del MPA PN1.6 e disco, valvola a farfalla flangiata

Uso:

La valvola può essere utilizzata nella conduttura o nell'attrezzatura per la chiusura, il collegamento ed il regolamento di flusso

Dimensione del collegamento:

Materiale principale della parte

La valvola caratterizza:

La valvola è ingranaggio a vite continua, il collegamento della flangia, la norma di progettazione di JB/T 8527, l'eccentricità tre

Valvola a farfalla che l'asse di rotazione del piatto di farfalla (asse del gambo) e la superficie di tenuta del piatto di farfalla di una deviazione, la rotazione del sedile

L'asse e la forma di asse del canale di flusso del corpo di valvola un angolo. La valvola consiste di un corpo di valvola, di un piatto di farfalla, di un gambo di valvola e di un piatto di farfalla

Anello sigillante, anello di pressione del piatto di farfalla, sostegno, copertura di estremità ed altre parti.

2. Con l'operazione cocleare, il gambo di valvola gira 90° ed il piatto di farfalla gira 90°, in modo da realizzare l'apertura

Inserita/disinserita. Poiché il prodotto è struttura eccentrica tre, può produrre un effetto di camma nel corso dell'apertura e della chiusura

Se, riduca la coppia di torsione di commutazione della valvola, ridurre l'usura fra il sedile ed il piatto di farfalla, prolunghi la valvola

Il tempo di impiego di.

Parametri tecnici

· Pressione nominale: 0,6, 1,0, 1,6, MPa 2,5

· Diametro nominale: DN50-DN2000mm

· Temperatura applicabile e medium:

·Il materiale principale è il acciaio al carbonio WCB, la temperatura adatta -29 ~ 425℃, medium adatto: acqua, olio, vapore.

· Progettazione e fabbricazione: Valvola a farfalla della guarnizione del metallo di JB/T 8527

· Lunghezza della struttura: Lunghezza della struttura della valvola del metallo di GB/T 12221

· Estremità di collegamento: Flangia integrale del tubo d'acciaio di GB/T 9113

· Ispezione e prova: Ispezione e prova della valvola di GB/T 13927

Argomenti che hanno bisogno dell'attenzione:

1. Questa valvola è tenuta in un magazzino asciutto e rigorosamente è proibita per essere immagazzinata all'aperto.

2. Deposito a lungo termine, manutenzione regolare.

3. La valvola è installata sulla conduttura orizzontale o verticale, ma dovrebbe essere facile da aprirsi e chiudersi.

4. Prima di installazione, la prova di pressione dovrebbe essere effettuata per soddisfare le richieste prima di installazione.

5. La cavità della valvola e del tubo dovrebbe essere pulita prima di installazione.

6. La valvola non sarà conforme a grande forza esterna dopo installazione.

7. La direzione di scorrimento media dovrebbe essere coerente con la direzione della freccia del corpo di valvola durante l'installazione.

8. Le condizioni di gestione soddisfaranno le richieste tecniche nelle specifiche di prestazione.
