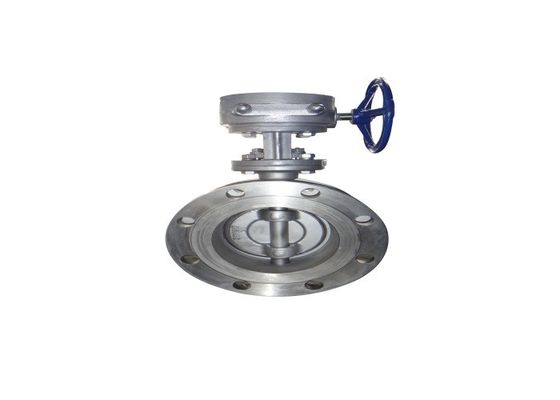

Valvola a farfalla materiale dell'estremità della flangia del corpo di acciaio inossidabile di dimensione DN300

Uso:

La valvola può essere utilizzata nella conduttura e l'attrezzatura dei media corrosivi per il blocco, la sigillatura ed il regolamento della portata, completamente posto vacante, la portata del medium nella conduttura non sarà maggior di 5M /s

Dimensione del collegamento:

Materiale principale della parte

Parametri tecnici

· Pressione nominale: 1,0, MPa 1,6
· Diametro nominale: DN50-DN600mm
· Temperatura applicabile e medium:
·Il materiale principale è acciaio inossidabile CF8, la temperatura adatta -29 ~ 425℃, medium adatto: liquido corrosivo dell'acqua, del petrolio, del vapore e di acido nitrico.
· Progettazione e fabbricazione: Valvola a farfalla della guarnizione del metallo di JB/T 8527
· Lunghezza della struttura: Lunghezza della struttura della valvola del metallo di GB/T 12221
· Estremità di collegamento: Flangia integrale del tubo d'acciaio di GB/T 9113
· Ispezione e prova: Ispezione e prova della valvola di GB/T 13927

La valvola caratterizza:

1. La valvola adotta la struttura eccentrica tre, con la funzione di sigillatura più stretta, la prestazione di sigillatura è affidabile.
2. L'anello sigillante del piatto di farfalla adotta la combinazione a più strati del piatto di grafite flessibile e di piatto di acciaio inossidabile, la resistenza della corrosione media, l'erosione, la manutenzione libera, tempo di impiego lungo.
3. La superficie di tenuta del corpo di valvola è la tecnologia della trasformazione del corpo, resistente a corrosione e ad erosione medie, la manutenzione libera, tempo di impiego lungo.
4. Ad alta resistenza del piatto di farfalla, grande area di flusso, piccola resistenza di flusso.
5, l'asse della valvola sono sigillati con l'imballaggio flessibile della grafite, più alta la pressione media, migliore il sigillamento. L'usura dell'imballaggio può essere compensata continuando a comprimere la ghiandola di imballaggio.

Argomenti che hanno bisogno dell'attenzione:

1. Questo prodotto dovrebbe essere immagazzinato in un magazzino asciutto e rigorosamente è proibito essere immagazzinato all'aperto.
2. La direzione di scorrimento media dovrebbe essere coerente con la direzione della freccia sul corpo di valvola quando la valvola è installata.
3. La prova di pressione dovrebbe essere effettuata prima di installazione e può essere installata dopo avere superato la prova.
4. La cavità della valvola e del tubo dovrebbe essere pulita prima di installazione.
5. Il prodotto non sarà conforme a grande forza esterna dopo installazione.
6. Le condizioni di gestione soddisfaranno le richieste tecniche nelle specifiche di prestazione.
7. Metta il sostegno della valvola se necessario.
8. Deposito a lungo termine, manutenzione regolare.
