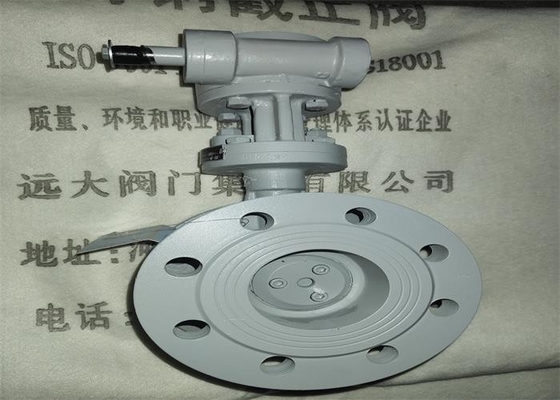

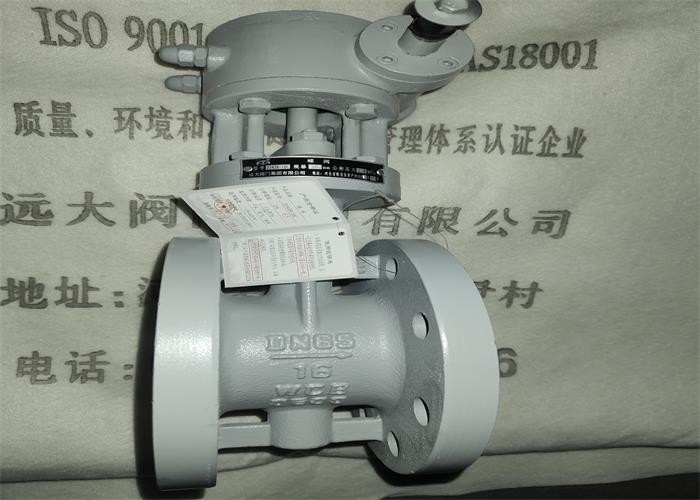

Nome di prodotto: | Valvola a farfalla flangiata | Potere: | Turbina |
---|---|---|---|
Materiale del prodotto: | Acciaio al carbonio WCB | Materiale del disco: | WCB |
Medium: | Acqua, vapore | Materiale di Seat: | Acciaio inossidabile |
Pressione: | 1.0/1.6Mpa | Colore: | Grigio, cliente |
Evidenziare: | il mpa 1,6 ha flangiato valvola a farfalla,valvola a farfalla flangiata wcb |
La valvola può essere utilizzata nella conduttura o nell'attrezzatura per la chiusura, il collegamento ed il regolamento di flusso
Tipo |
DN |
dimensione (㎜) |
peso (chilogrammo) |
|||||||
L | H | H1 | A1 | B1 | D | D1 | Z×Φd | |||
D343H-16C | 50 | 108 | 112 | 350 | 180 | 200 | 165 | 125 | 4×Φ18 | 19 |
65 | 112 | 115 | 370 | 180 | 200 | 185 | 145 | 4×Φ18 | 22 | |
80 | 114 | 120 | 380 | 180 | 200 | 200 | 160 | 8×Φ18 | 25 | |
100 | 127 | 138 | 420 | 180 | 200 | 220 | 180 | 8×Φ18 | 26 | |
125 | 140 | 164 | 460 | 180 | 200 | 250 | 210 | 8×Φ18 | 43 | |
150 | 140 | 175 | 555 | 270 | 280 | 285 | 240 | 8×Φ22 | 46 | |
200 | 152 | 208 | 605 | 270 | 280 | 340 | 295 | 12×Φ22 | 78,6 | |
250 | 165 | 243 | 680 | 270 | 280 | 405 | 355 | 12×Φ26 | 89,4 | |
300 | 178 | 283 | 800 | 380 | 420 | 460 | 410 | 12×Φ26 | 141 | |
350 | 190 | 310 | 835 | 380 | 420 | 520 | 470 | 16×Φ26 | 162 | |
400 | 216 | 340 | 915 | 450 | 470 | 580 | 525 | 16×Φ30 | 205 | |
450 | 222 | 380 | 960 | 450 | 470 | 640 | 585 | 20×Φ30 | ||
500 | 229 | 410 | 1020 | 480 | 490 | 715 | 650 | 20×Φ33 | 300 | |
600 | 267 | 470 | 1225 | 640 | 660 | 840 | 770 | 20×Φ36 | 478 | |
700 | 292 | 550 | 1355 | 640 | 660 | 910 | 840 | 24×Φ36 | 560 | |
800 | 318 | 640 | 1470 | 640 | 660 | 1025 | 950 | 24×Φ39 | 820 | |
900 | 330 | 710 | 1545 | 850 | 900 | 1125 | 1050 | 28×Φ39 | 1100 | |
1000 | 410 | 770 | 1795 | 850 | 900 | 1255 | 1170 | 28×Φ42 | 1600 | |
1200 | 470 | 890 | 1965 | 850 | 900 | 1485 | 1390 | 32×Φ48 | 2150 | |
1400 | 530 | 920 | 2380 | 1685 | 1590 | 36×Φ48 | 3200 | |||
1600 | 600 | 1085 | 2956 | 1930 | 1820 | 40×Φ55 | 5000 | |||
1800 | 670 | 1230 | 3221 | 2130 | 2020 | 44×Φ55 | 6900 | |||
2000 | 760 | 1350 | 3485 | 2345 | 2230 | 48×Φ60 | 9100 |
Nome di parte | Materiale |
Corpo, disco, giogo | WCB |
Gambo | 2Cr13 |
Giunto circolare | 430+Graphite, amianto, |
La valvola è ingranaggio a vite continua, il collegamento della flangia, la norma di progettazione di JB/T 8527, l'eccentricità tre
Valvola a farfalla che l'asse di rotazione del piatto di farfalla (asse del gambo) e la superficie di tenuta del piatto di farfalla di una deviazione, la rotazione del sedile
L'asse e la forma di asse del canale di flusso del corpo di valvola un angolo. La valvola consiste di un corpo di valvola, di un piatto di farfalla, di un gambo di valvola e di un piatto di farfalla
Anello sigillante, anello di pressione del piatto di farfalla, sostegno, copertura di estremità ed altre parti.
2. Con l'operazione cocleare, il gambo di valvola gira 90° ed il piatto di farfalla gira 90°, in modo da realizzare l'apertura
Inserita/disinserita. Poiché il prodotto è struttura eccentrica tre, può produrre un effetto di camma nel corso dell'apertura e della chiusura
Se, riduca la coppia di torsione di commutazione della valvola, ridurre l'usura fra il sedile ed il piatto di farfalla, prolunghi la valvola
Il tempo di impiego di.
1. Questa valvola è tenuta in un magazzino asciutto e rigorosamente è proibita per essere immagazzinata all'aperto.
2. Deposito a lungo termine, manutenzione regolare.
3. La valvola è installata sulla conduttura orizzontale o verticale, ma dovrebbe essere facile da aprirsi e chiudersi.
4. Prima di installazione, la prova di pressione dovrebbe essere effettuata per soddisfare le richieste prima di installazione.
5. La cavità della valvola e del tubo dovrebbe essere pulita prima di installazione.
6. La valvola non sarà conforme a grande forza esterna dopo installazione.
7. La direzione di scorrimento media dovrebbe essere coerente con la direzione della freccia del corpo di valvola durante l'installazione.
8. Le condizioni di gestione soddisfaranno le richieste tecniche nelle specifiche di prestazione.
