Dettagli:
Termini di pagamento e spedizione:
|

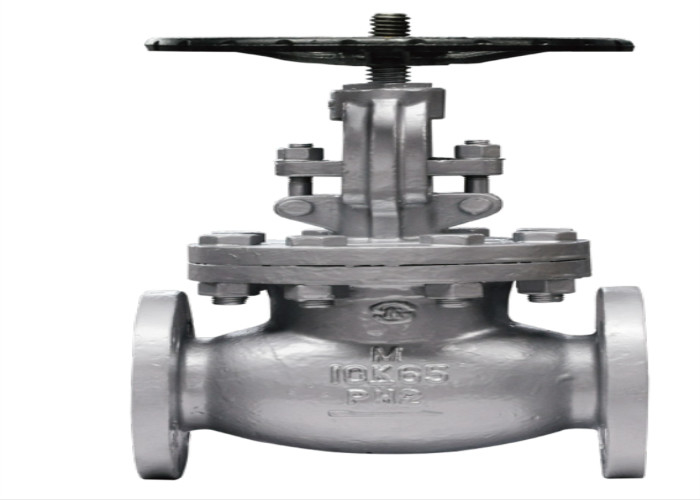

| Nome di prodotto: | Valvola di globo flangiata | Materiale del corpo: | Acciaio al carbonio |
|---|---|---|---|
| Collegamento: | Estremità della flangia, rf | Colore: | La richiesta del cliente, bianco argenteo |
| Norma: | KS | Pressione: | 10K |
| Temperatura dei media: | ≤120℃ | Media: | Acqua, olio, gas, vapore |
| Evidenziare: | 10k ha flangiato valvola di globo,valvola di globo flangiata ad alta temperatura,tipo della flangia di valvola del globo 10k |
||
Questa valvola pricipalmente è utilizzata per collegare o tagliare il medium nella conduttura. Generalmente, non c'è necessità di regolare il flusso
1. La struttura è ragionevole e compatta ed il volume è piccolo. Il corpo di valvola è barilotto a forma di o migliorato e la forma è bella.
2. La coppia di torsione d'apertura e di chiusura è piccola e la guarnizione è sicura ed affidabile
| Tipo |
Pressione |
Pressione di prova | Temperature℃ adatto | Medium adatto | |
|
Forza (acqua) MPa |
Accluda (acqua) MPa |
||||
|
J41H-10K
|
10K | 2,1 | 1,6 | -10~120℃ | Acqua, vapore |
| Tipo | DN | L | D | D1 | D2 | BF | Z-Φd | H1 | H2 | D0 |
|
J41H-10K |
50 | 203 | 155 | 120 | 96 | 16-2 | 4-Φ19 | 289,5 | 315 | 200 |
| 65 | 216 | 175 | 140 | 116 | 18-2 | 4-Φ19 | 294,5 | 326,5 | 200 | |
| 80 | 241 | 185 | 150 | 126 | 18-2 | 8-Φ19 | 322,5 | 355 | 240 | |
| 100 | 292 | 210 | 175 | 151 | 18-2 | 8-Φ19 | 345,5 | 380 | 280 | |
| 125 | 356 | 250 | 210 | 182 | 20-2 | 8-Φ23 | 414 | 460 | 280 | |
| 150 | 406 | 280 | 240 | 212 | 22-2 | 8-Φ23 | 443 | 495 | 360 | |
| 200 | 495 | 330 | 290 | 262 | 22-2 | 12-Φ23 | 530 | 602 | 450 |
| Nome di parte | Materiale |
| Cofano del corpo |
WCB |
| Gambo |
25 |
| Dado del gambo |
2Cr13 |
| Disco |
ZCuAl10Fe3 |
