Dettagli:
Termini di pagamento e spedizione:
|
| Nome di prodotto: | Valvola di globo flangiata | Standard o non standard: | Norma |
|---|---|---|---|
| materiale del corpo: | Acciaio inossidabile | Dimensione: | DN15-DN150mm |
| Medium: | Gas di olio dell'acqua, acqua | Colore: | Colore inossidabile |
| Tipo di collegamento: | Flangia | Temperatura adatta: | ≤200℃ |
| Evidenziare: | dn150mm ha flangiato valvola di globo,valvola di globo flangiata standard di api,la valvola del globo di pressione 150lb ha flangiato |
||

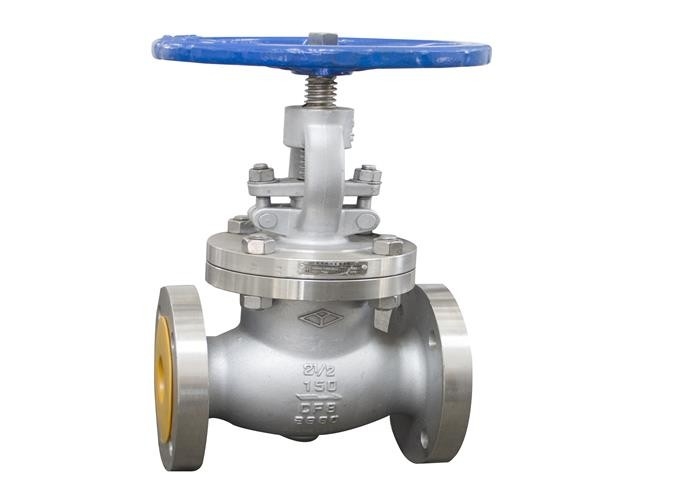

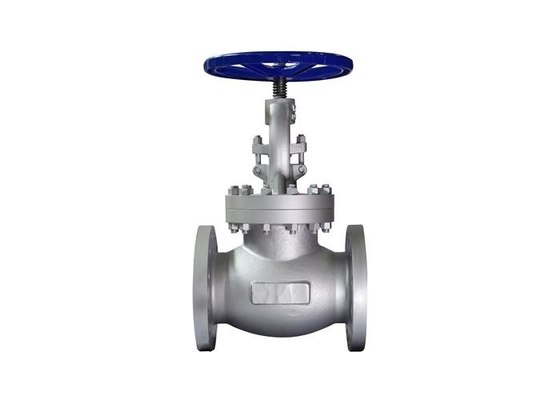

Questa valvola pricipalmente è utilizzata per collegare o tagliare il medium nella conduttura. Generalmente, non c'è necessità di regolare il flusso.
1. Questa valvola è flangia collegata e la dimensione della flangia risponderà alla norma dell'ANSI la B 16,5.
2. Questa valvola è composta di corpo di valvola, di cofano, di disco, di gambo, di dado del gambo, di volante e di altre parti. Girando il volante, il gambo gira ed il gambo guida il disco verso l'alto o verso il basso per raggiungere lo scopo dell'apertura e di chiusura.
| Tipo | DN | L | D | D1 | D2 | BF | Z-Φd | H1 | H2 | D0 | |
|
J41W-150Lb |
1 1/2 | 40 | 165 | 127 | 98,4 | 73 | 18-1.6 | 4-Ф16 | 236 | 260 | 160 |
| 2 | 51 | 203 | 152,4 | 120,7 | 92,1 | 19.5-1.6 | 4-Ф19 | 259 | 284 | 200 | |
| 2 1/2 | 65 | 216 | 178 | 139,7 | 105 | 22.5-1.6 | 4-Ф19 | 312 | 348 | 240 | |
| 3 | 80 | 241 | 190,5 | 152,4 | 127 | 24-1.6 | 4-Ф19 | 334 | 375 | 240 | |
| 4 | 100 | 292 | 228,6 | 190,5 | 157 | 24-1.6 | 8-Ф19 | 389 | 441 | 280 | |
| 5 | 125 | 356 | 254 | 215,9 | 186 | 24-1.6 | 8-Ф22 | 429 | 503 | 320 | |
| 6 | 150 | 406 | 279,4 | 241,3 | 216 | 25.5-1.6 | 8-Ф22 | 476 | 554 | 400 | |
| 8 | 200 | 495 | 343 | 298,5 | 270 | 29-1.6 | 8-Ф22 | 550 | 630 | 450 |
| Nome di parte | Materiale |
| Corpo, cofano | CF8 |
| Disco | CF8 |
| Gambo | F304 |
| Dado del gambo | ZCuAI10Fe3 |
| Guasto possibile | Causa di guasto | Metodo di eliminazione |
| Perdita di superficie di tenuta |
1. C'è varie e la sporcizia fra le superfici di tenuta. 2. La superficie di tenuta è danneggiata. |
1 pulisce la sporcizia ed il varie sulla superficie di tenuta. 2. Refinish la superficie di tenuta. |
| Perdita del riempitore |
1. La ghiandola di imballaggio non è stretta. 2. Riempitore insufficiente. 3. Guasto d'imballaggio. |
1. Comprima anche l'imballaggio. 2. Aggiunga il riempitore. 3. Sostituisca con il nuovo imballaggio. |
|
Perdita della superficie di tenuta del collegamento della flangia |
1. I bulloni medi della flangia non sono stretti o la tenuta è irregolare. 2. La superficie di tenuta della flangia di collegamento è danneggiata |
1. Stringa uniformemente i bulloni. 2. Refinish la superficie di tenuta della flangia. |
