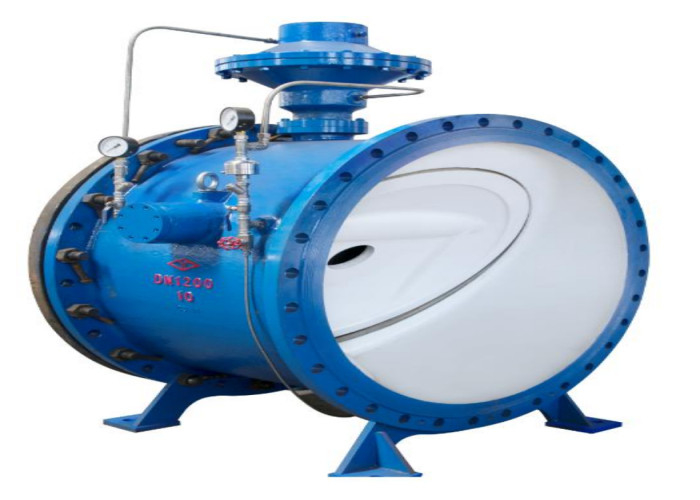

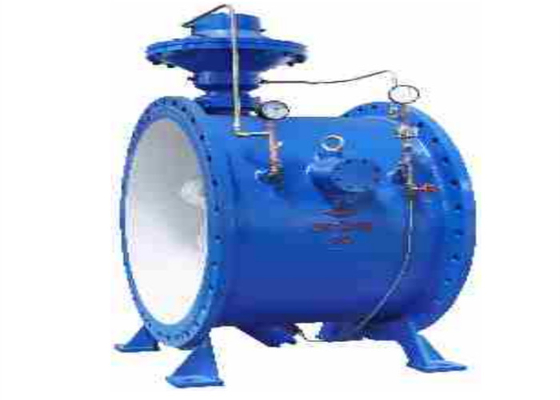

| Nome di prodotto: | Valvola di ritenuta flangiata dell'oscillazione | colore: | La richiesta del cliente, blu |
|---|---|---|---|
| Materiale del corpo: | Ferro duttile | Norma: | GB |
| collegamento: | Estremità della flangia | Medium: | Gas di olio dell'acqua |
| Temperatura di lavoro: | ≤80℃ | Tipo: | Valvola della forza del tubo |
| Evidenziare: | Valvola di ritenuta duttile del ferro di GB,Valvola di ritenuta duttile anticorrosiva del ferro,Tipo inossidabile valvola di ritenuta della flangia |
||
La valvola ha le funzioni di impedire il riflusso, avvianti la pompa con il carico leggero, riducente il martello di acqua, il controllo automatico ed il monitoraggio a distanza. È usata allo sbocco della pompa idraulica centrifuga, che può efficacemente impedire gli incidenti del martello di acqua nel caso dello scatenamento e dell'interruzione di corrente accidentale dovuto l'eccessiva corrente di avviamento e protegge la sicurezza della pompa idraulica e dell'attrezzatura di rete di tubazioni.
La valvola è un prodotto migliorato della valvola di regolazione multifunzionale della pompa idraulica. Le suoi funzioni principali e principio di funzionamento sono basicamente le stesse, ma ha il piccolo volume, la resistenza leggera e bassa e consumo di energia basso. È particolarmente adatto a fabbricare le valvole di grande diametro. Più grande il diametro, più ovvi i vantaggi.
| Tipo | GL41H-10Q |
| Pressione | mpa 1,0 |
| Prova di Shell (acqua) | mpa 1,5 |
| Prova della guarnizione (acqua) | mpa 1,1 |
| Temperatura | ℃ ≤80 |
| Medium | acqua, acque luride, acqua non depurata, oli |
| Corpo, disco | Ferro duttile |
| Gambo | Acciaio inossidabile |
| Diaframma | NBR/EPDM |
| Assemblea di chiusura lenta del cilindro del pistone | 2Cr13, 304/316 |
| Seat, disco | Acciaio inossidabile |
| DN | |||||||||||||||
| 1.0MPa | 1.6MPa | ||||||||||||||
| Millimetro | L | L1 | L2 | H | H1 | B | B1 | B2 | φb | D | D1 | n-φd | D | D1 | n-φd |
| 200 | 190 | / | / | 520 | / | 355 | / | / | / | 340 | 295 | 8-22 | 340 | 295 | 12-22 |
| 250 | 250 | / | / | 580 | / | 420 | / | / | / | 395 | 350 | 12-22 | 405 | 355 | 12-26 |
| 300 | 270 | / | / | 710 | / | 490 | / | / | / | 445 | 400 | 12-22 | 460 | 410 | 12-26 |
| 350 | 290 | / | / | 770 | / | 560 | / | / | / | 505 | 460 | 16-22 | 520 | 470 | 16-26 |
| 400 | 406 | / | / | 830 | / | 625 | / | / | / | 565 | 515 | 16-26 | 580 | 525 | 16-30 |
| 450 | 432 | / | / | 870 | / | 685 | / | / | / | 615 | 565 | 20-26 | 640 | 585 | 20-30 |
| 500 | 457 | / | / | 930 | / | 720 | / | / | / | 670 | 620 | 20-26 | 715 | 650 | 20-33 |
| 600 | 508 | / | / | 1090 | / | 910 | / | / | / | 780 | 725 | 20-30 | 840 | 770 | 20-36 |
| 700 | 610 | 300 | 240 | 1260 | 520 | 1050 | 760 | 650 | 30 | 895 | 840 | 24-30 | 910 | 840 | 24-36 |
| 800 | 660 | 360 | 220 | 1440 | 600 | 1170 | 820 | 720 | 30 | 1015 | 950 | 24-33 | 1025 | 950 | 24-39 |
| 900 | 711 | 420 | 300 | 1535 | 650 | 1315 | 950 | 820 | 30 | 1115 | 1050 | 28-33 | 1125 | 1050 | 28-39 |
| 1000 | 811 | 460 | 350 | 1750 | 700 | 1460 | 1040 | 900 | 36 | 1230 | 1160 | 28-36 | 1255 | 1170 | 28-42 |
| 1200 | 850 | 780 | 580 | 2069 | 850 | 1610 | 1000 | 900 | 34 | 1455 | 1380 | 32-39 | 1485 | 1390 | 32-48 |
| 1400 | 950 | 620 | 500 | 2250 | 900 | 1900 | 1400 | 1250 | 36 | 1675 | 1590 | 36-42 | 1685 | 1590 | 36-48 |
| 1600 | 1100 | 750 | 600 | 2500 | 1020 | 2100 | 1520 | 1300 | 36 | 1915 | 1820 | 40-48 | 1930 | 1820 | 40-55 |
| 1800 | 1200 | 860 | 700 | 2820 | 1150 | 2400 | 1620 | 1400 | 36 | 2115 | 2020 | 44-48 | 2130 | 2020 | 44-56 |
