Dettagli:
Termini di pagamento e spedizione:
|

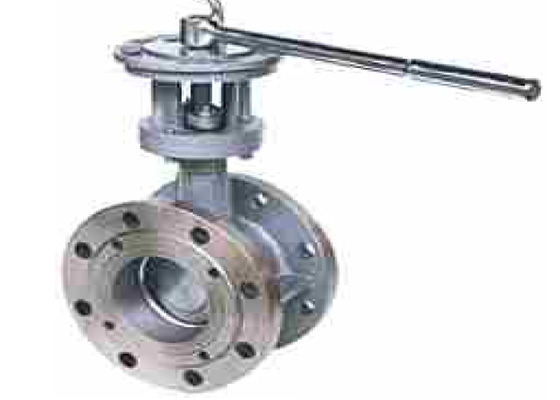

| nome di prodotto: | Valvola a farfalla flangiata | pressione: | 1.0/1.6 Mpa |
|---|---|---|---|
| Materiale del corpo: | WCB | Tipo: | Eccentrico triplo |
| Fronte di sigillatura: | acciaio inossidabile | Modo d'apertura: | handel |
| Collegamento: | estremità flangiata | Temperatura: | ℃ -29 - 425 |
| materiale del gambo: | 2Cr13 | Giogo: | WCB |
| Evidenziare: | Handel ha flangiato valvola a farfalla,Guarnizione Ring Flanged Butterfly Valve,1 |
||
Il piatto di farfalla della valvola a farfalla è installato nella direzione del diametro della conduttura. Nel canale cilindrico del corpo della valvola a farfalla, il piatto di farfalla del disco gira intorno all'asse con un angolo di rotazione di 0 ° - il ° 90. Quando gira a ° 90, la valvola è completamente aperta
Questa valvola è adatta le condutture dell'acqua, dell'olio ecc. Può regolare e tagliare il liquido.

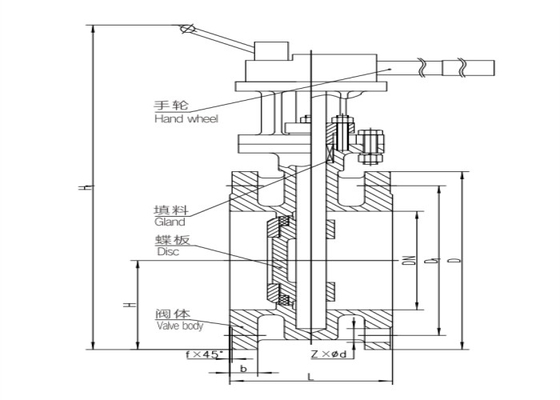

| millimetro | L | D | D1 | BF | Z-фd | H | H1 |
| 50 | 108 | 165 | 125 | 2-20 | 4-ф18 | 82 | 384 |
| 65 | 112 | 185 | 145 | 2-20 | 4-ф18 | 92 | 402 |
| 80 | 114 | 200 | 160 | 2-20 | 8-ф18 | 100 | 407 |
| 100 | 127 | 220 | 180 | 2-22 | 8-ф18 | 110 | 434 |
| 125 | 140 | 250 | 210 | 2-22 | 8-ф18 | 125 | 506 |
| 150 | 140 | 285 | 240 | 2-24 | 8-ф22 | 140 | 546 |
