Dettagli:
Termini di pagamento e spedizione:
|

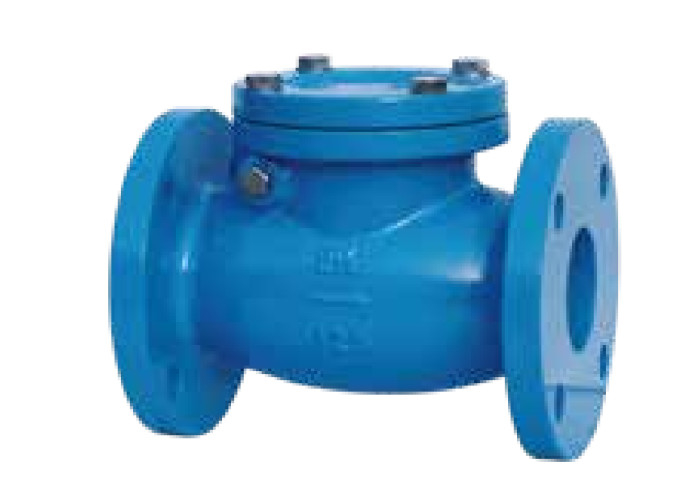

| Nome di prodotto: | Valvola di ritenuta flangiata dell'oscillazione | Pressione: | 125LB /1.6MPA |
|---|---|---|---|
| Materiale: | Ghisa | Dimensione: | DN50-DN300 |
| Medium: | acqua, olio, vapore | norma: | Api |
| Colore: | blu, la richiesta del cliente | Pressione di esercizio: | 125LB |
| Temperatura di lavoro: | 0 - 120 gradi | Collegamento: | Estremità della flangia |
| Evidenziare: | Tipo della flangia della valvola di ritenuta dell'oscillazione 125LB,Tipo di API Swing Check Valve Flange,Ghisa API Swing Check Valve |
||
La valvola di ritenuta dell'oscillazione, anche conosciuta come la valvola unidirezionale o la valvola di ritenuta, è utilizzata per impedire il riflusso del medium nella conduttura. La valvola di cui parti aprirsi e chiudersi si aprono automaticamente o si chiudono con flusso e forza medi per impedire il riflusso medio è chiamata valvola di ritenuta. La valvola di ritenuta è una valvola automatica, che pricipalmente è utilizzata sulla conduttura con flusso unidirezionale del medium. Il medium è permesso soltanto entrare nell'una direzione per impedire gli incidenti. Questo tipo di valvola sarà installato orizzontalmente nella conduttura.
Può applicarsi all'acqua, al vapore, al petrolio, all'acido nitrico, all'acido acetico, al forte medium d'ossidazione, all'urea e ad altri media. Pricipalmente è utilizzato in petrolio, in fertilizzante chimico, farmaceutico, chimico, nella energia elettrica ed in altre condutture.

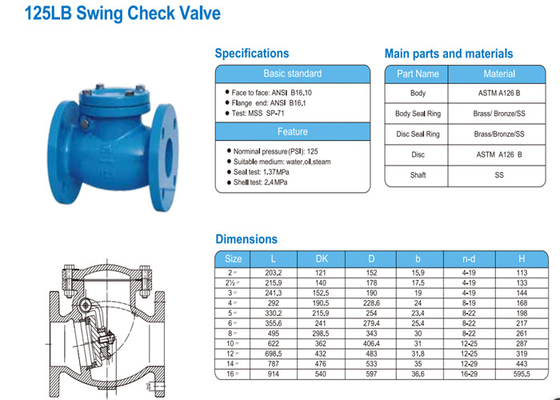

| Norma di base | |
| Estremità della flangia | ANSI B16.1 |
| Faccia a faccia | ANSI B16.1 |
| Prova | MSSSP-71 |
| Pressione di Norminal (PSI) | 125 |
| Temperatura di Suitbk | <200> |
| Prova della guarnizione | 1.37MPa |
| Prova di Shell | 2.46mpa |
| Medium adatto: | vapore, acqua, olio |
| nome di parte | corpo | anello con sigillo del corpo | anello con sigillo del disco | disco |
| materiale | ASTM A126 B | ZCuSn5Pb5Zn5 | ZCuSn5Pb5Zn5 | ASTM A126 B |
| Dimensione | DN | L | D | D1 | b | Zxф | H |
| 2" | 50 | 203,2 | 152 | 121 | 15,9 | 4-19 | 113 |
| 2-1/2 « | 65 | 215,9 | 178 | 140 | 17,5 | 4-19 | 133 |
| 3" | 80 | 241,3 | 190 | 152,5 | 19 | 4-19 | 144 |
| 4" | 100 | 292 | 228,6 | 190,5 | 24 | 8-19 | 168 |
| 5" | 125 | 330,2 | 254 | 215,9 | 23,4 | 8-22 | 198 |
| 6" | 150 | 355,6 | 279,4 | 241 | 25,4 | 8-22 | 217 |
| 8" | 200 | 495 | 343 | 298,5 | 30 | 8-22 | 261 |
| 10" | 250 | 622 | 406,4 | 362 | 31 | 12-25 | 287 |
| 12" | 300 | 698,5 | 483 | 432 | 31,8 | 12-25 | 319 |
| 14" | 350 | 787 | 533 | 476 | 35 | 12-29 | 443 |
| 16" | 400 | 914 | 597 | 540 | 36,6 | 16-29 | 595,5 |
