Dettagli:
Termini di pagamento e spedizione:
|

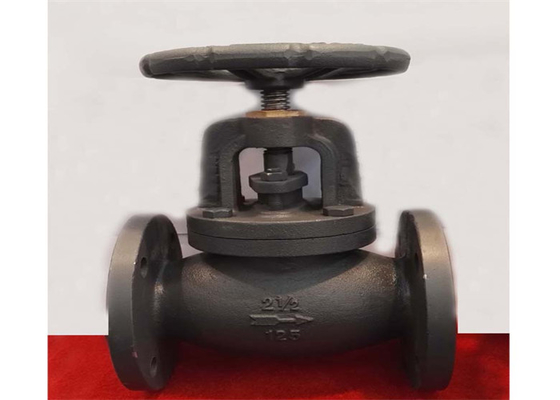

| Nome di prodotto: | Valvola di globo flangiata | Pressione: | Pressione media |
|---|---|---|---|
| Potere: | Ruota manuale | Norma: | ANSI, API |
| Materiale del corpo: | Ferro | Dimensione: | 2" a 10" |
| Temperatura di lavoro: | -10℃ a ℃ 150 | Media: | Acqua, olio, vapore |
| Colore: | Nero | Collegamento: | Flangiato, rf |
| Evidenziare: | Valvola di globo a 2 pollici 125LB,Valvola di globo a 2 pollici inossidabile,Ruota API Globe Valve del ghisa |
||
La valvola d'arresto standard americana della valvola d'arresto e della flangia appartiene allo stesso tipo di valvola. La parte di chiusura è un disco della valvola ed il gambo di valvola gira intorno al centro
| Norma di base | |
| Estremità della flangia | ASME/ANSI B16.1 |
| Faccia a faccia | ASME B16.10 |
| Prova | MSSSP-70 |
La serie di valvole è ampiamente usata per i tubi d'apertura e di chiusura con pressione nominale di meno di 125lb
| Dimensione: | 2" -12» |
| Pressione di Norminal (PSI) | 125/250 |
| Temperatura di Suitbk | <100> |
| Prova della guarnizione | 1.41mpa/1.38MPa |
| Prova di Shell | 2.46mpa/6.0MPa |
| Medium adatto: | vapore, acqua |

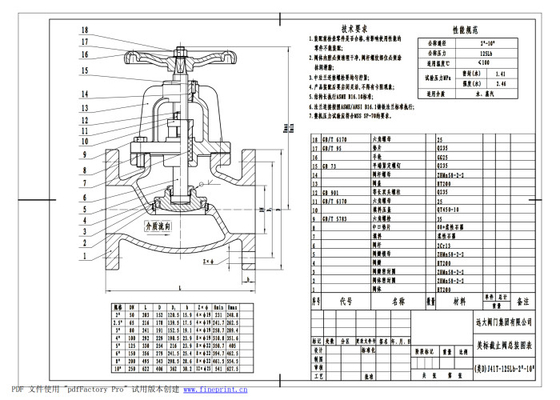

| nome di parte | corpo | anello sigillante del corpo | anello del disco | disco | gambo | imballaggio | guarnizione | bullone | ghiandola di imballaggio | cofano | ruota | dado della ruota |
| materiale | HT200 | ZCuSn5Pb5Zn5 | ZCuSn5Pb5Zn5 | HT200 | 2Cr13 | grafite | grafite 08+ | 35 | QT450-10 | HT200 | HT200 | Q235 |
| Dimensione | DN | L | D | D1 | b | Zxф | Hmin | Hmax | ф |
| 2" | 50 | 203 | 152 | 120,5 | 15,9 | 4xф19 | 231 | 248,8 | 180 |
| 2-1/2 « | 65 | 216 | 178 | 139,5 | 17,5 | 4xф19 | 241,5 | 262,5 | 180 |
| 3" | 80 | 241 | 191 | 152,5 | 19,1 | 4xф19 | 258,7 | 289,5 | 180 |
| 4" | 100 | 292 | 229 | 190,5 | 23,9 | 8xф19 | 310,8 | 351,6 | 250 |
| 5" | 125 | 330 | 254 | 216 | 23,9 | 8xф22 | 350,7 | 405 | 250 |
| 6" | 150 | 356 | 279 | 241,5 | 25,4 | 8xф22 | 394,7 | 462,5 | 300 |
| 8" | 200 | 495 | 343 | 298,5 | 28,6 | 8xф22 | 461,5 | 554,5 | 360 |
| 10" | 250 | 622 | 406 | 362 | 30,2 | 12xф25 | 541 | 627,5 | 400 |
1. La resistenza fluida è piccola ed il suo coefficiente di resistenza è uguale a quello della sezione del tubo con la stessa lunghezza.
2. Struttura semplice, piccolo volume e peso leggero.
3. È stretto ed affidabile. Attualmente, la superficie di tenuta della valvola a saracinesca ampiamente è fatta di plastica con la buona prestazione di sigillamento ed è stata ampiamente usata nel sistema di vuoto.
4. È rapidamente facile da operare ed aperto e vicino. Deve soltanto ruotare a partire dal ° 90 completamente aperto alla fine completa, che è conveniente per telecomando.
5. La manutenzione è conveniente, la struttura della valvola a saracinesca è semplice, l'anello sigillante è generalmente mobile e lo smontaggio e la sostituzione sono relativamente convenienti.
6. Una volta completamente aperta o completamente chiusa, la superficie di tenuta della palla e la sede valvola saranno isolate dal medium. Quando il medium attraversa, non causerà l'erosione della superficie di tenuta della valvola.
7. Ha una vasta gamma di applicazione. Le gamme del diametro da alcuni millimetri ad alcuni metri. Può applicarsi dall'alto vuoto ad alta pressione. Quando la palla gira 90 gradi, dovrebbe essere sferica all'entrata ed allo sbocco, in modo da tagliare il flusso
